3月份，Photoshop CS6 Beta版(下文簡稱PS CS6)發布公測，有著多項驚艷的新特性，工作中整天和像素打交道，感觸比較深的特性就是PS CS6支持矢量對象繪制、變換時像素自動對齊網格。

當然，對象繪制、變換時像素對齊網格並不是PS CS6獨有的功能，只是更智能更好用了，PS CS6的像素自動對齊網格功能在繪圖過程中，無疑方便了很多，不必再擔心圖形邊緣會出現模糊，但是我們在實際的圖形設計過程中會發現，還是會經常需要調整 一些路徑沒有完全對齊到網格產生的半透明的過渡像素，用來平滑圖形邊緣減少鋸齒感，或讓圖形看上去更飽滿、更細膩，我們稱其為次像素 (或亞像 素，Sub-pixel，一般用於屏幕顯示技術等領域)，如下圖所示。

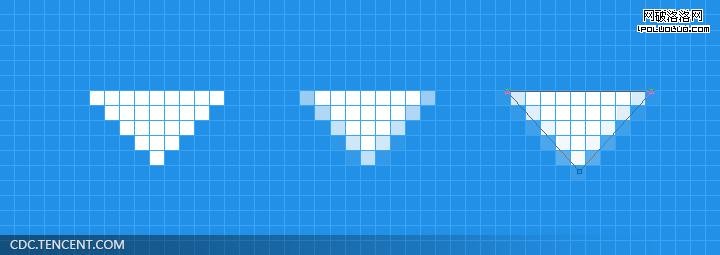

圖1-消除鋸齒的次像素

趁著 PS CS6正式版還未普及，以PS CS5為例，和大家探討矢量路徑圖形繪制時如何讓像素對齊網格，如何利用路徑調整次像素改善圖形的飽滿度的一些經驗，希望對大家有所啟發和幫助。

一、像素對齊網格

1. 對象繪制時像素對齊網格

像素對齊網格最大的作用就是避免繪制圖形時出現虛邊，解決圖形模糊的問題，尤其是將畫布放大數倍去摳界面、圖標細節時，精度可以達到像素級，讓設計師將精力更多的集中在創意表達層面，不必因為擔心模糊而謹慎的去操作，從而提高工作效率。

在PS CS5初始狀態時，只有當畫布在100%比例下，也就是實際像素比例時，畫出來的圖形才不會模糊，放大或縮小畫布到其他比例下，即使打開網格進行輔助，畫 出來的圖形也會模糊，如圖2所示，藍色圖形與紫色圖形分別為100%畫布下不打開網格，和非100%比例畫布下打開網格隨意繪制的相同大小的矩形，我們能 明顯的看到紫色圖形邊緣非常的模糊。

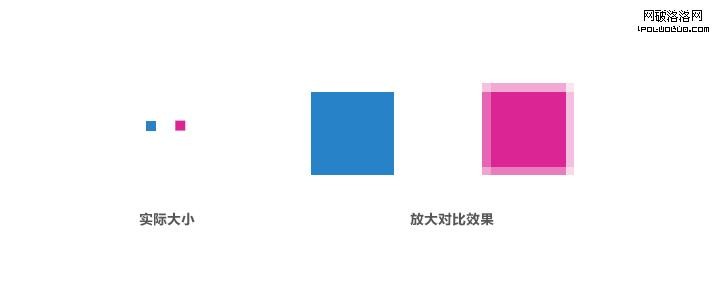

圖2-對齊像素圖形和未對齊像素圖形的對比

這時的網格沒有起到作用，是因為在PS CS5初始狀態時，網格的參數不是以像素為單位，而是毫米，如圖-3，首選項窗口可以通過主菜單中“編輯>首選項>常規”或快捷鍵Ctrl+K來打開。

圖3-初始狀態下的網格參數

想要在常規圖形 (矩形、圓角矩形、圓形) 繪制過程中，使像素在任何情況下都對齊網格，在PS CS5的首選項窗口中，對“參考線、網格和切片”選項卡的網格參數進行簡單的設置，並配合快捷鍵就可以做到。

圖3中可以看到網格線間隔的默認值是25毫米，將單位改為像素，這時單位前面的數值會自動變為1，這時的網格線並未與畫布上的像素格對齊，需要 手動重新輸入數值，且網格線間隔數值與子網格數值必須相等，圖4展示的是在3200%比例下，兩種不同數值網格所呈現出的效果，可根據自己的喜好進行調 整。網格可通過主菜單“視圖>顯示>網格“來顯示或隱藏，快捷鍵為Ctrl+’(回車左側的引號鍵)。

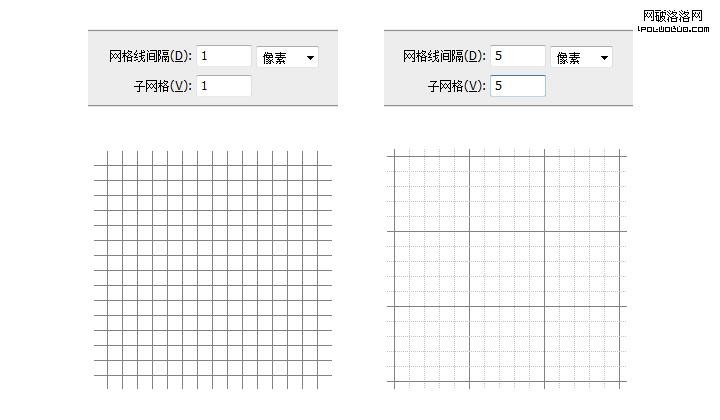

圖4-不同網格參數呈現的效果

完成了如上設置，最後確保”主菜單>視圖>對齊”及“對齊到>網格“兩個選項已勾選，“對齊到>網格“選項在打開顯示網格的情況下才可編輯。

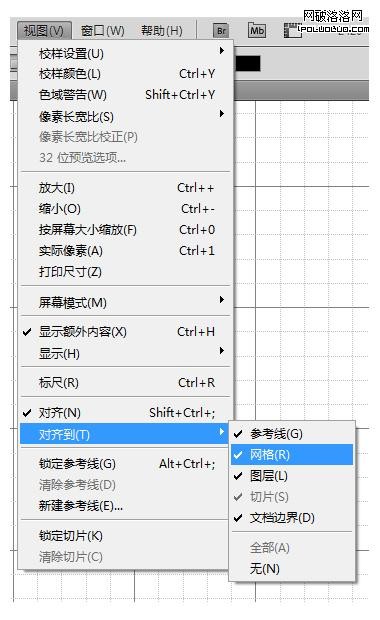

圖5-對齊功能及相關選項

像素對齊網格設置完成，以後在非100%視圖下繪制常規圖形，只要打開網格輔助，就不會出現模糊情況。像素對齊網格在PS CS5中還是存在一定的局限性，受到圖形形狀的約束，當使用線條工具、多邊形工具、自定義形狀工具繪制一些帶有傾斜邊緣或非直角的圖形時，還是無法保證所 有角點和邊緣對齊網格，當然這裡的模糊更多的是防鋸齒效果，可以利用網格手動調整。

2. 對象變換時像素對齊網格

PS CS5中，長寬都是奇數或都是偶數時，進行90°變換時都可以對齊像素，當長寬數值分別是奇數和偶數時，再進行順時針或逆時針90°變換就會使圖形模糊， 無法對齊到像素，這時可以先旋轉，然後打開網格進行輔助，不要退出自由變換模式，拖動對象，這時邊緣就會自動吸附對齊網格，如下圖：

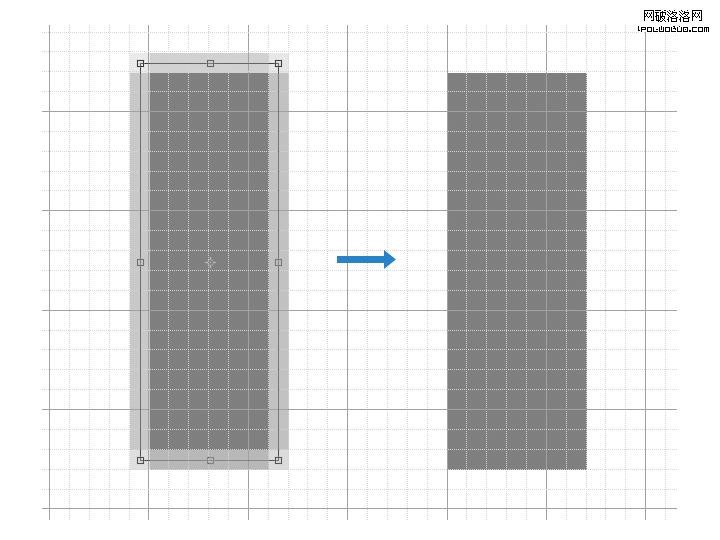

圖6-變換圖形時對齊網格

二、利用次像素讓圖形更飽滿

舉個小例子，看看次像素在圖形設計中的作用，拋磚引玉。

在界面設計中，經常會繪制下拉菜單等控件上的三角形箭頭形狀，最常見的做法就是用鉛筆工具點象素畫出來，如圖7-a所示，看上去很清晰，但在分 辨率較小的屏幕上看，會稍顯生硬、有鋸齒感，影響界面的細膩度；用路徑對齊網格繪制箭頭，如圖7-b所示，解決了鋸齒問題，但看上去體量感被削弱了，不夠 飽滿；圖7-c中所示的效果，是對次像素微調後的效果，既消除了鋸齒，而且在體量感上不輸第一種方案的效果。

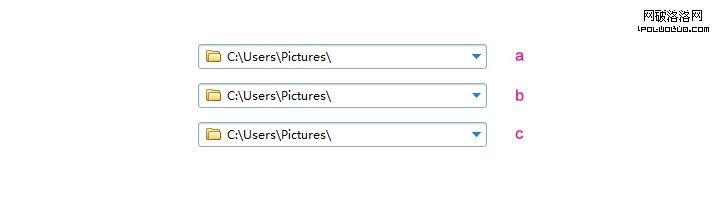

圖7-三種不同方法繪制的箭頭

沒看出差別？我們將三種方案放在一起對比下，見圖8，從左至右依次為圖7中的a、b、c方案，我們看到中間的b方案雖然沒有了鋸齒，但體量上明顯小於a、c方案，而c方案同時具備無鋸齒、相等的體量感兩個優點。

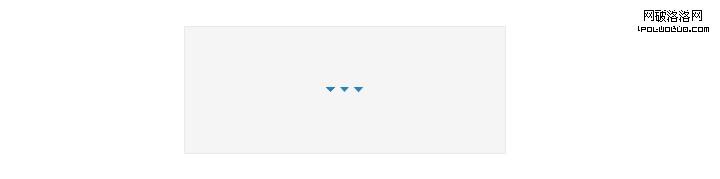

圖8-下拉箭頭效果對比

通過放大圖片我們可以看到在次像素上的差別，要達到方案c的方法其實很簡單，看看下圖放大的效果和路徑你就明白了。

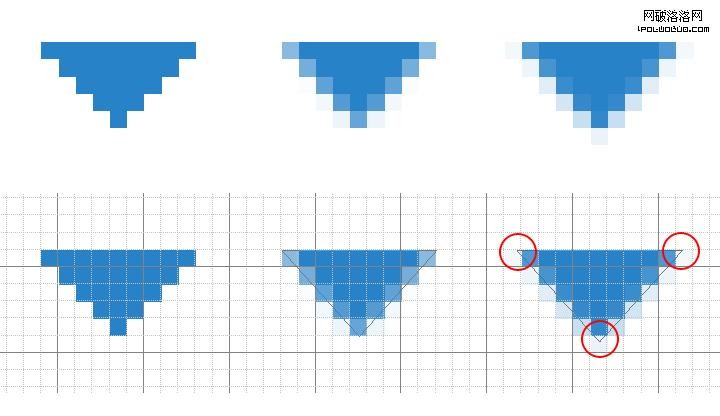

圖9-使用路徑改善後的次像素

只要將角點上的路徑錨點分別向外移動一點，讓原本顏色比較淡的次像素稍微加深就可以了，操作時，放大畫布讓調節更細微和精確，選中錨點，輕點多次鍵盤上的方向鍵來移動即可，這個方法不局限於箭頭形狀，大家可以開啟像素眼去發現更多的應用場景。

總結

啰嗦了這麼多，希望這些小的點能對大家工作有所幫助和啟發。我們總是希望利用現有的資源做更多的事，不斷的探索設計 中的更多可能性，關注設計細節的展現，無論是PS CS5還是即將發布的 CS6，每一項功能改進都激動人心，使操作更加得心應手，也幫助設計師能夠在更智能的環境中專注於創意表達，提高輸出效率，相信 Adobe CS6設計套裝在各個方面都不會讓人失望，讓我們一起期待。
