剛開始做前端的時候，有個功能卡住我了，就是裁剪並上傳頭像。當時兩個方案擺在我面前，一個是flash，我不會。另一個是通過iframe上傳圖片，然後再上傳坐標由後端裁剪，而我最終的選擇是後者。有人會疑惑，為什麼不用H5的Canvas和FormData，第一要考慮ie8的兼容性，第二那時候眼界沒到，這種新東西光是聽聽都怕。
後來隨著Mobile項目越做越多，類似的功能開發得也越來越多，Canvas+FormData成為了標配方案。但做的多了卻一直沒有靜下心來研究，浏覽器怎麼使用H5的方式裁剪並把文件發送出去，回過頭看都是知其然不知其所以然。這篇隨筆先做個初步的拆解，就是當通過input選擇一張圖片後，這張圖片在浏覽器裡是怎樣的一個存在。
文件操作一直是早期浏覽器的痛點，全封閉式，不給JS操作的空間，而隨著H5一系列新接口的推出，這個壁壘被打破。對，是一系列接口，以下會涉及到如下概念：Blob、File、FileReader、ArrayBuffer、ArrayBufferView、DataURL等，其他如FormData、XMLHttpRequest、Canvas等暫不深入。
我們先創建一個簡單的頁面，只有一個input[type=file]。
<!DOCTYPE html> <html lang="en"> <head> <meta charset="UTF-8"> <title>Document</title> </head> <body> <input type="file"> </body> </html>
然後我們在JS中獲取這個元素
var input = document.querySelector('input[type=file]');
可以看到這個元素有個屬性files，它的類型是FileList。這個類不做過多介紹，就是一個類數組，由浏覽器通過用戶行為往裡面添加或刪除元素，JS只有訪問其元素的接口，無法對其進行操作。而files的元素就是File類型，File是blob的子類，比blob主要多出一個name的屬性。
現在我們選取一個文件，這裡問題來了，這個元素是文件在浏覽器的完整備份，還是一個指向文件系統的引用？答案是後者，我們選定文件，然後修改文件名，再上傳文件，浏覽器報錯了。
<!DOCTYPE html>
<html lang="en">
<head>
<meta charset="UTF-8">
<title>Document</title>
</head>
<body>
<form name='test'>
<input type="file">
<input type="submit" value="提交">
</form>
<script>
var input = document.querySelector('input[type=file]'),
form = document.test;
form.addEventListener('submit', function(e) {
e.preventDefault();
var file = input.files[0],
fd = new FormData(),
xhr = new XMLHttpRequest();
fd.append('file', file);
xhr.open('post', '/upload');
xhr.send(fd);
});
</script>
</body>
</html>
使用chrome打開chrome://blob-internals/，可以看到一條這樣的記錄
可見這僅僅是一條引用。第二個問題來了，如果我們要對圖片進行處理，那麼只拿到引用是不行的，肯定要在浏覽器有一份數據的備份，那麼怎麼獲取這個備份呢？答案就是FileReader，FileReader的對象主要有readAsArrayBuffer、readAsBinaryString、readAsDataURL、readAsText等方法，它們的入參都是Blob對象或是File對象，結果對應最終獲取的數據類型。這幾個方法是異步的，讀取過程中會拋出對應的事件，其中讀取完畢的事件為load，所以數據的處理要放在onload下。我先給一個簡單的example：
input.addEventListener('change', function() {
var file = this.files[0],
fr = new FileReader(),
blob;
fr.onload = function() {
blob = new Blob([this.result]);
};
fr.readAsArrayBuffer(file)
});
當用戶選取圖片時，調用FileReader的readAsArrayBuffer把圖片數據讀出來，然後生成新的blob對象保存在浏覽器中。查看chrome://blob-internals/，可以注意到這一項：
對應的就是剛才的blob，可以對比length和圖片本身的大小。上面那個demo很突兀，完全沒有解釋什麼是ArrayBuffer，為什麼創建blob要傳入一個ArrayBuffer。那麼第三個問題來了，什麼是ArrayBuffer、BinaryString、DataURL、Text，它們有什麼聯系和不同，Blob類到底是個什麼東西？首先，圖片是個二進制文件，它的內容也是由0和1組成的。用戶肯定是看不懂0和1的組合的，能看懂的只有最終展示的圖片，而程序員也看不懂0和1，但程序員能看懂另外幾種0和1變換後的組合。它們就是以上的4種：ArrayBuffer、BinaryString、DataURL和Text。
其中ArrayBuffer是最接近二進制數據的表現的，可以理解為它就是二進制數據的存儲器，這也是為什麼二進制文件的Blob需要傳入ArrayBuffer。正因為它的內部是二進制數據，所以我們是不可以直接操作的。這時候就需要一個代理者幫助我們讀或寫，這個代理者就是ArrayBufferView。
ArrayBufferView不是一個類，而是一個類的集合，包括：Int8Array、Uint8Array、Uint8ClampedArray、Int16Array、Uint16Array、Int32Array、Uint32Array、Float32Array、Float64Array和DataView，分別表示以8位、16位、32位、64位數字為元素對ArrayBuffer內的二進制數據進行展現，它們都有統一的屬性buffer指向對應的ArrayBuffer。栗子暫時不舉，之後會用到。
ArrayBuffer簡單介紹了，那什麼是BinaryString呢？是二進制數據直接以byte的形式展現的字符串，比如1100001，用Uint8表示就是97，用BinaryString表示就是'a'。對，前者是charCode，後者是char，所以BinaryString和Uint8Array之間是可以自由轉換的。
接下來是DataURL了，這是一個經過base64編碼的字符串，它的組成如下：
data:[mimeType];base64,[base64(binaryString)]
除了固定的字符串部分，它主要包含兩個重要信息即中括號括起的部分，mimeType和base64編碼後的binaryString，從它裡面我們可以這樣取到這兩個信息。
var binaryString = atob(dataUrl.split(',')[1]),
mimeType = dataUrl.split(',')[0].match(/:(.*?);/)[1];
最後，Text是什麼呢？在ftp上，文本傳輸和二進制傳輸的區別是什麼，那Text類型和BinaryString類型的區別就是什麼了，也就是Text類型是經過一定轉換的BinaryString，對於圖片來說，這個類型是用不到的。
好了，現在我們了解了一張圖片在浏覽器裡以數據的形式可以表現為ArrayBuffer、BinaryString、DataURL，那麼第四個問題來了，它們各有實際用途呢？我們從應用場景出發，回到文章開頭的問題，圖片的裁剪和上傳。圖片的裁剪我們要倚仗牛逼的canvas，而canvas的context有這麼一個方法toDataURL，就是把canvas的內容轉換為圖片數據，而數據的表現形式就是DataURL！圖片的上傳我們用的是FormData，它可以添加Blob類型的對象進去，那Blob類型除了從input[type=file]中直接獲取，還能靠什麼生成呢？自然是ArrayBuffer！好了，裁剪圖片的功能要用到DataURL，上傳圖片的功能要用到ArrayBuffer，那怎麼從DataURL轉換為ArrayBuffer呢？我們知道DataURL很重要的組成部分就是經過base64編碼的BinaryString，那麼很顯然我們可以從DataURL中提取BinaryString，而BinaryString就是ArrayBuffer對應的Uint8Array的字符形式的表現，所以可以由BinaryString生成ArrayBuffer，那麼DataURL到ArrayBuffer之間的橋就是BinaryString！
到現在為止，我們說了很多概念，然而這並沒有什麼卵用，驗證概念的方法不是提出新的概念，而是建立一個example。以下的example就是把圖片數據從input中取出，然後以DataURL的格式進行預覽，提交時把預覽生成圖片上傳的整個流程。
<!DOCTYPE html>
<html lang="en">
<head>
<meta charset="UTF-8">
<title>Document</title>
</head>
<body>
<form name='test'>
<input type="file" name='file'>
<input type="submit" value="提交">
</form>
<img src="" alt="">
<script>
var img = document.querySelector('img'),
preview;
document.test.file.addEventListener('change', function() {
var fr = new FileReader();
fr.onload = function() {
preview = this.result;
img.src = preview;
};
fr.readAsDataURL(this.files[0]);
})
document.test.addEventListener('submit', function(e) {
e.preventDefault();
var binaryString = atob(preview.split(',')[1]),
mimeType = preview.split(',')[0].match(/:(.*?);/)[1],
length = binaryString.length,
u8arr = new Uint8Array(length),
blob,
fd = new FormData(),
xhr = new XMLHttpRequest();
while(length--) {
u8arr[length] = binaryString.charCodeAt(length);
}
blob = new Blob([u8arr.buffer], {type: mimeType});
fd.append('file', blob);
xhr.open('post', '/upload');
xhr.send(fd);
})
</script>
</body>
</html>
現在圖片已經被我們發射出去了，那麼圖片在協議包裡是以怎樣的數據形式存在的呢？當然是以二進制的形式，我們抓一下包，發現在fiddler裡面這個二進制串會轉換為字符串，即上面的binaryString。

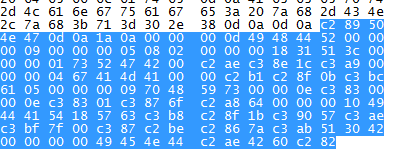

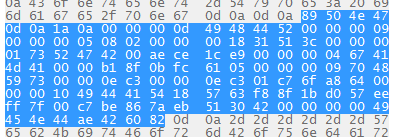

既然通過發送的blob到最後在數據包裡都是以binaryString的形式展示，那麼是否可以直接使用xhr.send(binaryString)發送圖片呢？貌似是可以的，但我們試一下就會發現問題，服務器獲取到的信息不能生成一張圖片，說明數據被破壞了。那麼數據是誰破壞的呢？這個罪魁禍首就是send，當send的參數是字符串的時候，會對字符串進行utf8編碼。我們看下相同的圖片通過blob發送出去和通過binaryString直接發送出去的數據會有什麼不同。這裡我們用wireshark抓包，因為wireshark會自動對數據塊進行分割，可以比較直觀的看到圖片所對應的數據。PS: 這張圖片一張1px白色的png。
前面是正常的圖片數據，後面是經過了utf8編碼的圖片數據。我們可以看到數據確實被破壞了，當然在知道元數據是binaryString的情況下，這種破壞是可以恢復的，不過不是這裡討論的范疇了，感興趣的可以跳轉阮老師的博客《字符編碼筆記:ASCII，Unicode和UTF-8》。
好了，整個圖片在浏覽器端的拆解到此結束。理解了這些，就走完了寫出牛逼的客戶端圖片裁剪工具的第一步。
