【HTML5】Canvas繪圖詳解-1
編輯:HTML5教程



----->Canvas繪制基礎

1,線條繪制

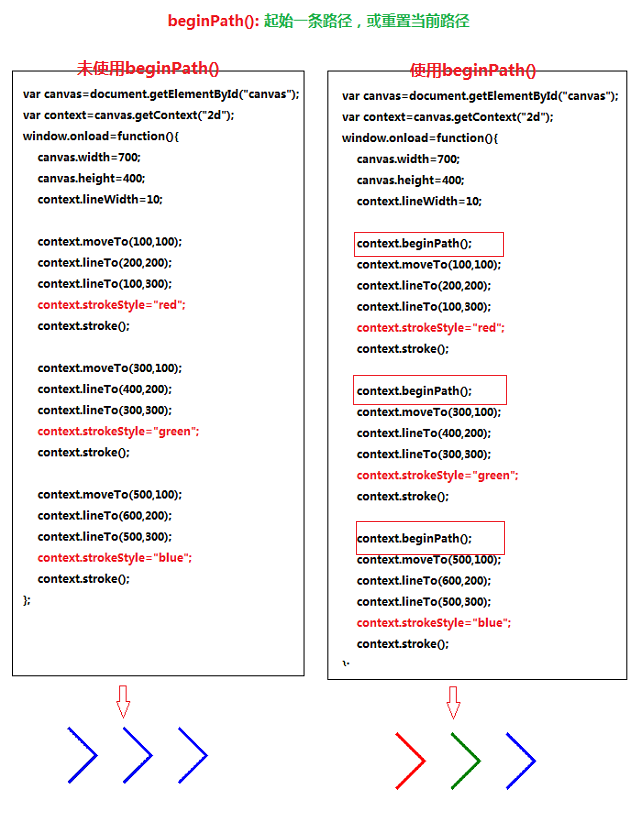

1-1,線條組成的圖形和beginPath

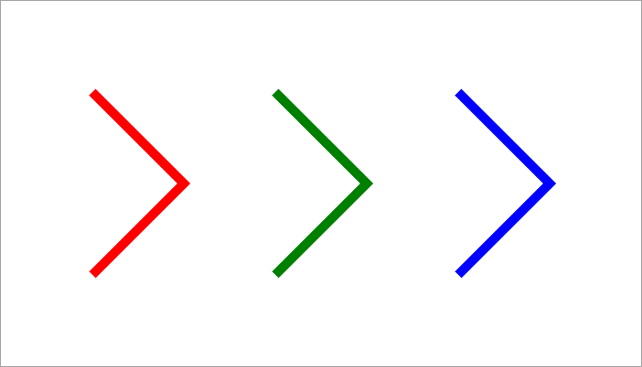

     案例:繪制由不同顏色的線條組成的圖案

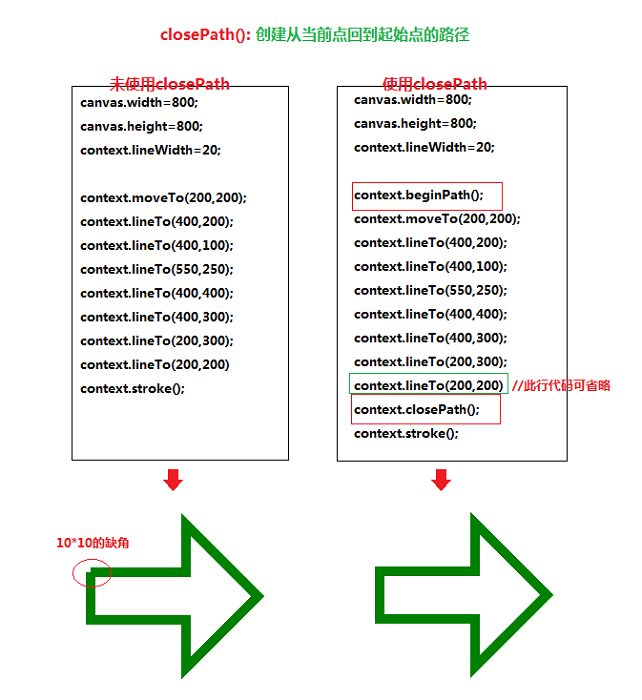

 1-2,多邊形的填充和closePath

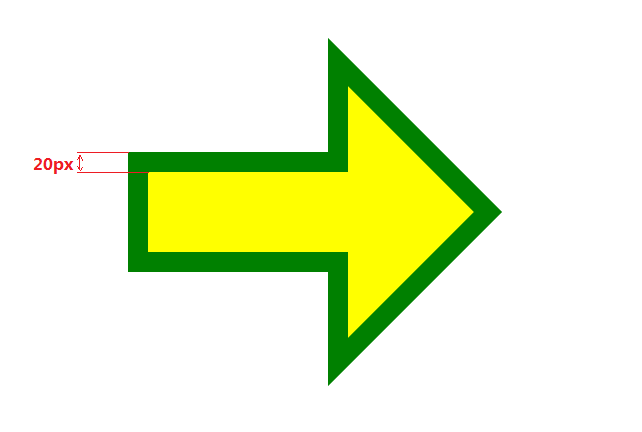

    案例:繪制封閉具有填充色的圖案

1,繪制封閉圖案

2,填充圖案

context.fillStyle="yellow";//定義填充色
context.fill();//執行填充操作

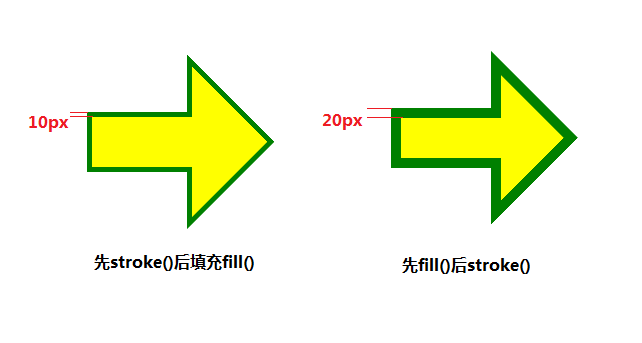

注意:先填充和先繪制圖案的結果是不一樣


 1-3,繪制矩形

context.rect(x,y,width,heigth);//定義矩形
context.fillRect(x,y,width,height);//定義矩形並填充(無邊框)
context.strokeRect(x,y,width,height);//定義矩形並繪制(無填充)

 2,線條的屬性

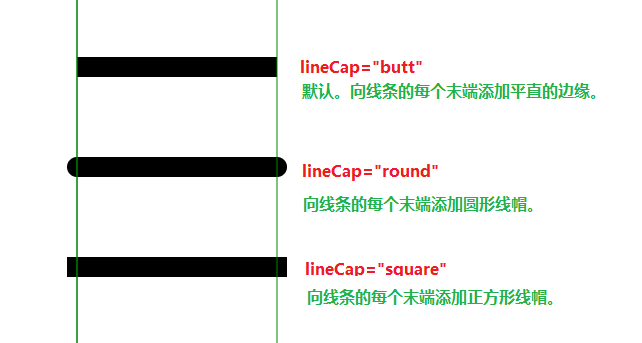

2-1,線條的帽子:lineCap

//javascript 語法
context.lineCap="butt|round|square";

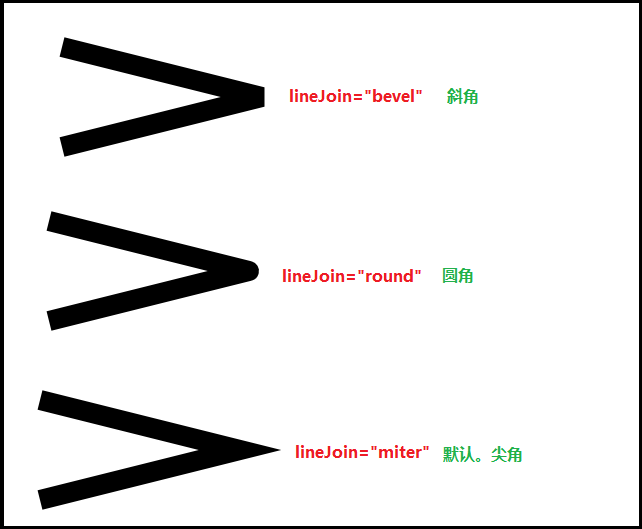

2-2,線條的連接:lineJoin和miterLimit

//javascirpt 語法
context.lineJoin="bevel|round|miter";



miterLimit 最大斜接長度。

提示:只有當 lineJoin 屬性為 "miter" 時,miterLimit 才有效。

邊角的角度越小,斜接長度就會越大。

為了避免斜接長度過長,我們可以使用 miterLimit 屬性。

如果斜接長度超過 miterLimit 的值,邊角會以 lineJoin 的 "bevel" 類型來顯示

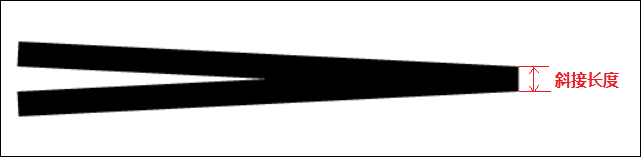

對於斜接長度的定義我所知道的目前有兩個版本

W3School:http://www.w3school.com.cn/tags/canvas_miterlimit.asp

斜接長度指的是在兩條線交匯處內角和外角之間的距離。

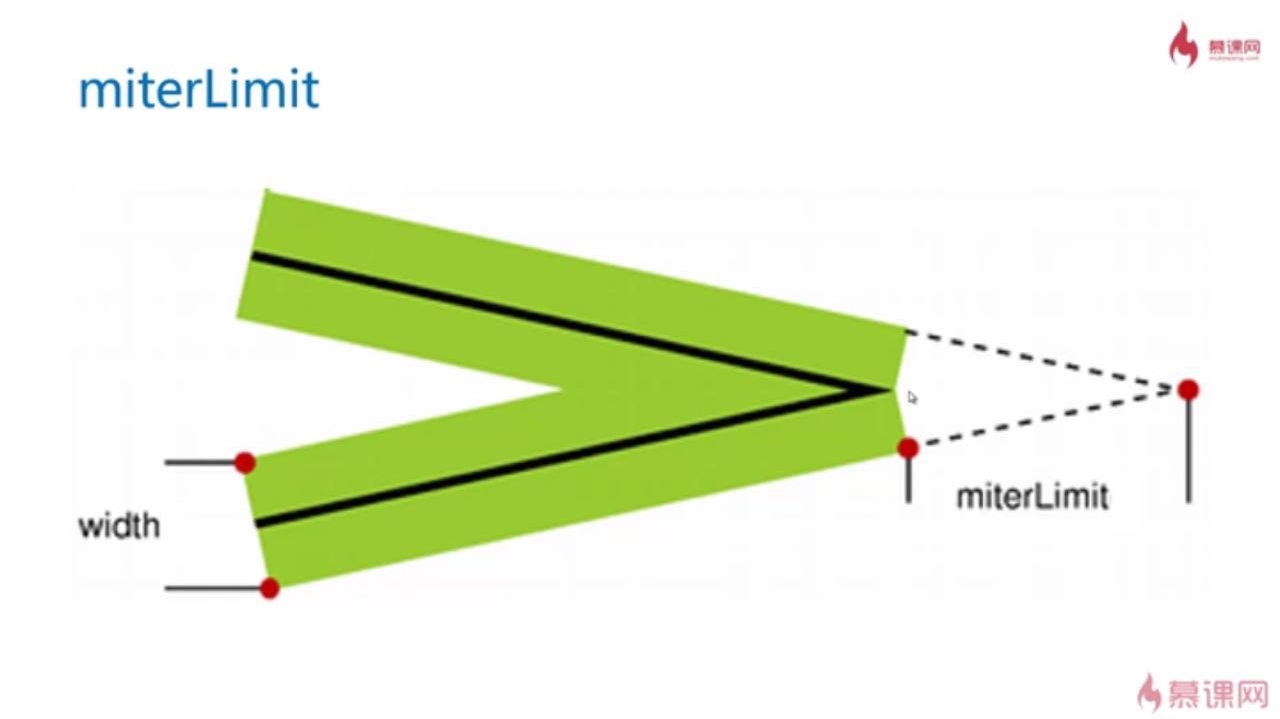

慕課網liuyubobobo:http://www.imooc.com/video/3492

遇到這樣的分歧,那就來舉例驗證吧

  var canvas=document.getElementById("canvas");
    var context=canvas.getContext("2d");
    window.onload=function(){
        canvas.width=800;
        canvas.height=800;
        context.lineWidth=20;

        context.moveTo(100,100);
        context.lineTo(500,120);
        context.lineTo(100,140);
        context.miterLimit=21;
        context.stroke();

        context.beginPath();
        context.moveTo(100,200);
        context.lineTo(500,220);
        context.lineTo(100,240);
        context.miterLimit=10;
        context.stroke();
        //輔助線
        context.beginPath();
        context.moveTo(100,100);
        context.lineTo(500,120);
        context.lineTo(100,140);
        context.lineWidth=1;
        context.strokeStyle="#fff";
        context.stroke();
    };

View Code

以上代碼可以得到下面的兩個結果

由此可以證明這兩種對斜接長度的定義都是錯誤的

於是萌發了這樣的猜想(目測是比較符合的)

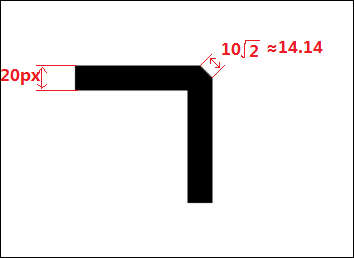

 使用特殊的90度角來驗證一下是否正確

如果我的猜想正確的話那麼miterLimit要設置為>=15,拐角才會呈現出尖角形狀

實際結果是:

當miterLimit=1時,拐角是斜角bevel類型來顯示的;

當miterLimit=2時,拐角是尖角miter類型來顯示的;

所以該圖像的斜接長度值是在(1,2]區間內的,則我的猜想值10*2^(1/2) 也是錯誤

實在搞不清這個斜接長度是指哪裡的長度了,暫時告一段落。

3,圖形變換

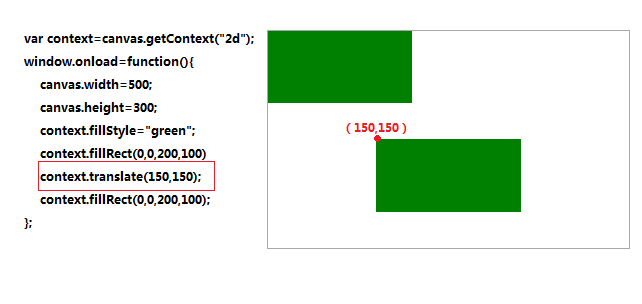

3-1,translate(x,y):重新映射畫布上的 (0,0) 位置

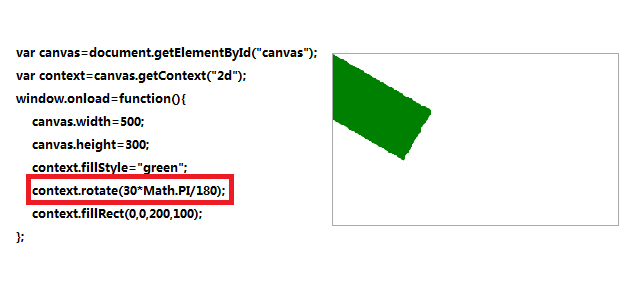

3-2,rotate(angle):旋轉當前繪圖

angle:

旋轉角度,以弧度計。

如需將角度轉換為弧度,請使用 degrees*Math.PI/180 公式進行計算。

舉例:如需旋轉 5 度,可規定下面的公式:5*Math.PI/180。

3-3,scale():縮放當前繪圖至更大或更小

context.scale(scaleWidth,scaleHeight);

scaleWidth,scaleHeight:縮放當前繪圖的寬度/高度 (1=100%, 0.5=50%, 2=200%, 依次類推)

注釋:如果您對繪圖進行縮放,所有之後的繪圖也會被縮放。定位也會被縮放。

3-4,transform():替換繪圖的當前轉換矩陣

有關圖形矩陣變換:http://www.cnblogs.com/TianFang/p/3920734.html

//javascript 語法
context.transform(a,b,c,d,e,f);

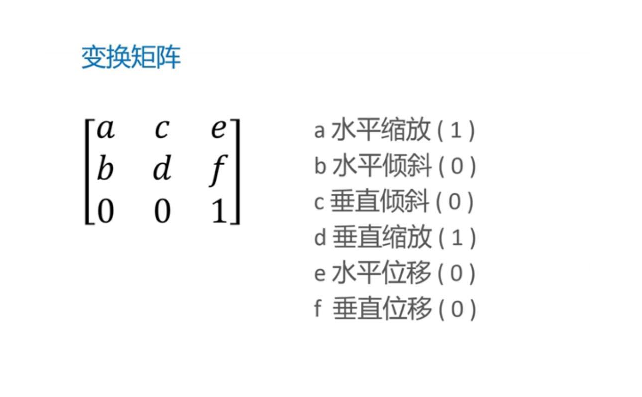

畫布上的每個對象都擁有一個當前的變換矩陣。

即變換矩陣為單位矩陣時,圖形是沒有做變換的: context.transform(1,0,0,1,0,0);

注釋:該變換會影響 transform() 方法調用之後的繪圖。

如果需要重置變換矩陣/重置後再變換可以使用 setTransform()

setTransform() 方法把當前的變換矩陣重置為單位矩陣,然後以相同的參數運行transform();
