Fireworks MX2004 之Shapes初體驗（一）
編輯：Fireworks基礎
估計最近讓大家高興的一個消息無外於是MM公司剛剛推出的“三劍客”MX2004試用版了！想必大家都已經開始試用了吧！這裡我們不談別的，只管來看FWMX2004，呵呵，FWMX2004到底還是真的帶給了我們一些讓我們心動的東西：更新的軟件界面；虛線描邊的加入；增強的模糊濾鏡--添加了動態模糊、徑向模糊等濾鏡；完美的雙字節支持--對於漢語的支持非常棒了；更加親和的材質填充展現；增強的位圖顏色替換、處理工具；當然還有我們今天要重點談到的Shapes--好多漂亮的Shapes等我們來使用啊！那麼如何來靈活運用這些Shapes呢？今天我們就一起來看看！
我們可以發現，在FWMX2004中，涉及到的Shape組有兩處。一是工具箱上羅列的形狀組，如下圖所示：
二是浮動面板組的Shapes面板：
下面就兩處形狀的使用方法分別來看一看。
一、工具箱上的形狀組的使用方法詳解
（一）基本操作方法
1、選取工具箱Shape組的箭頭繪制工具，然後在編輯區直接繪制，會出現如下圖所示的圖形：
2、選中箭頭對象，我們除了可以調整它的填充顏色，描邊形狀外，大家應該可以注意到，在該繪制對象上有六個黃色的菱形標記。如下圖所示：
3、如果大家對微軟的Word軟件中的圖形工具經常使用的話，相信對這些菱形的圖標不會陌生，而且估計你首先想到的就是會用你的鼠標去拖拽它們。呵呵，會有什麼效果出現呢？我們依次來看看各個數值標示的調整點的拖拽情況：
a、1號點
當我們選中該調整點的時候，就出現一個黃色背景的提示框：Roundness。圓角數值調整。向箭頭的方向拖動鼠標，會發現原來的默認直角會變成圓弧的樣式。
b、2號點
當我們選中該點進行調整的時候，不會出現相應的背景提示框。但是奇妙的事情是我們可以向下、向左右方向進行拖拽了（不能向上，也就是說，不能比箭頭的現有水平高度還小），形成了彎角箭頭，如下圖所示：
拖拽後的效果如下圖所示：
c、3號點
當我們選中該點，會出現背景提示框：Thickness。這樣，我們知道了該調整點的作用是用來調整箭頭的厚度或者說是寬度了。下圖調整的前提是已經將箭頭變成了彎角箭頭，大家可以在沒有變成彎角箭頭的前提下拖動該點，看看效果如何。
拖拽後的效果如下：
d、4號點
選中該點，會出現背景提示框：Arrow Size。可知，該調整點的作用是用來調整箭頭的大小的。直接用鼠標拖動，隨意調整自己需要的角度大小即可了。調整方式如下圖所示：
e、5號點
選中該點，我們就可以直接向左向右直接拖動鼠標來調整箭頭的總體長短了，很實用的，調整方式如下圖所示：
f、6號點
選中該點，會出現相應背景提示框：Arrow Tip。直接用鼠標拖動（只能向箭頭的左右方向拖動），就可以改變箭頭的大小了！請看下圖演示：
好了，通過我們對上面箭頭形狀工具的詳細介紹，想必大家對FWMX2004的形狀工具有了進一步的認識了吧？大家不妨一個一個拿來試試看啊，看看還有什麼更新奇的東西！(休息，休息……)
（二）個案介紹
休息完畢了！呵呵，不知道大家是否已經測試完畢了，接下來，我們一起再來看看工具箱裡的其它個別工具的調整技巧，看看我們想的是否一樣哈？！
1、矩形相關工具介紹。
矩形繪制工具從我們使用fw那一天起就一直都在使用，這個不用多講，和矩形相關的繪制工具在FWMX2004中有所增強：在形狀繪制工具裡面我們可以發現下圖所示的兩個圖形工具：Beveled Rectangle(斜面矩形)和Chamfer Rectangle（內切面矩形）。這兩個工具的使用有些意思，或者說MM公司有些過分的“善解人意”吧！因為換個角度來說這兩個工具其實根本上就一種工具，為什麼這麼說，我們還是親自畫畫吧！
（１）Beveled Rectangle(斜面矩形)
a、首先我們使用Beveled Rectangle(斜面矩形)工具在編輯區進行隨意繪制（大家可以看看配合Shift鍵產生的效果），如下圖所示：
b、可以發現共有5個黃色的菱形調整點，右下角的調整點的功能，我們通過在該點單擊鼠標可以獲知：Resize，很好理解，可以對繪制的形狀進行形狀的再次調整，而且是方向隨意的調整，請看下圖操作演示：
c、在斜面矩形的邊上共有四個調整點，選中任意一個調整點，就可以進行水平方向的縮放調整了：
d、向兩側調整的最大極限是變成矩形。向內部調整的最大極限就是上下方的調整點各自重合，形成如下圖所示效果，叫什麼形狀我也搞不清楚了，呵呵：
e、在選中邊線上四個調整點的任意一個調整點的時候，我們會發現出現黃色的背景提示框：Alt/Opt for individual corners 。具體的作用是什麼，按下鍵盤上的Alt鍵，然後單擊任意一個調整點，看看發生了什麼變化？呵呵，斜面矩形的角的形狀發生了變化，再次單擊，是不是又有變化發生呢？其實，共有3種形狀的變化，這個大家都已經看到了，我就不再用圖例演示了！
f、好，松開我們按下的Alt鍵吧！把鼠標移到邊線上四個調整點的任意一個上面，單擊鼠標，呵呵，又有什麼效果發生了？是不是四個角的形狀同時發生了變化？換個調整點再次單擊鼠標，仍然有變化發生，夠奇妙！具體的幾種形狀我們看下圖所示：
（２）通過上面的介紹，Chamfer Rectangle（內切面矩形）工具看來就不用多講了，因為大家只需要在編輯區繪制一下，然後參照上面的調整方法進行調整，什麼就都清楚了！

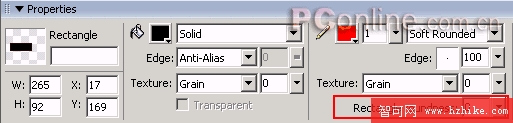

（３）說完上面兩個形狀繪制工具，繼續看工具箱的其他和矩形工具相關的形狀繪制工具，發現了Rounded Rectangle（圓角矩形）繪制工具，這個是FWMX就已經有的了，但是繪制後經過調整，發現，原來這個工具也是應該和上面兩個工具合並在一起的，簡直就是同出一轍，不知道大家是不是這樣以為呢？而且圓角矩形工具發生了一個變化，原來在FWMX中可以對圓角的角度大小進行調整，但是在FWMX2004中，卻不見了調整的選項，下圖是FWMX中的圓角大小調整的截圖，紅色矩形框內就是圓角大小的調整選項了。
如此看來，MM公司又有漏洞了麼？看看矩形工具的屬性調整框，我們會發現，和FWMX一樣，圓角數值調整框依然存在，如下圖所示。如此看來，我們需要精確大小的圓角矩形的話，還是使用矩形工具更好一些！
我們可以發現，在FWMX2004中，涉及到的Shape組有兩處。一是工具箱上羅列的形狀組，如下圖所示：
二是浮動面板組的Shapes面板：
下面就兩處形狀的使用方法分別來看一看。
一、工具箱上的形狀組的使用方法詳解
（一）基本操作方法
1、選取工具箱Shape組的箭頭繪制工具，然後在編輯區直接繪制，會出現如下圖所示的圖形：
2、選中箭頭對象，我們除了可以調整它的填充顏色，描邊形狀外，大家應該可以注意到，在該繪制對象上有六個黃色的菱形標記。如下圖所示：
3、如果大家對微軟的Word軟件中的圖形工具經常使用的話，相信對這些菱形的圖標不會陌生，而且估計你首先想到的就是會用你的鼠標去拖拽它們。呵呵，會有什麼效果出現呢？我們依次來看看各個數值標示的調整點的拖拽情況：
a、1號點
當我們選中該調整點的時候，就出現一個黃色背景的提示框：Roundness。圓角數值調整。向箭頭的方向拖動鼠標，會發現原來的默認直角會變成圓弧的樣式。
b、2號點
當我們選中該點進行調整的時候，不會出現相應的背景提示框。但是奇妙的事情是我們可以向下、向左右方向進行拖拽了（不能向上，也就是說，不能比箭頭的現有水平高度還小），形成了彎角箭頭，如下圖所示：
拖拽後的效果如下圖所示：
c、3號點
當我們選中該點，會出現背景提示框：Thickness。這樣，我們知道了該調整點的作用是用來調整箭頭的厚度或者說是寬度了。下圖調整的前提是已經將箭頭變成了彎角箭頭，大家可以在沒有變成彎角箭頭的前提下拖動該點，看看效果如何。
拖拽後的效果如下：
d、4號點
選中該點，會出現背景提示框：Arrow Size。可知，該調整點的作用是用來調整箭頭的大小的。直接用鼠標拖動，隨意調整自己需要的角度大小即可了。調整方式如下圖所示：
e、5號點
選中該點，我們就可以直接向左向右直接拖動鼠標來調整箭頭的總體長短了，很實用的，調整方式如下圖所示：
f、6號點
選中該點，會出現相應背景提示框：Arrow Tip。直接用鼠標拖動（只能向箭頭的左右方向拖動），就可以改變箭頭的大小了！請看下圖演示：
好了，通過我們對上面箭頭形狀工具的詳細介紹，想必大家對FWMX2004的形狀工具有了進一步的認識了吧？大家不妨一個一個拿來試試看啊，看看還有什麼更新奇的東西！(休息，休息……)
（二）個案介紹
休息完畢了！呵呵，不知道大家是否已經測試完畢了，接下來，我們一起再來看看工具箱裡的其它個別工具的調整技巧，看看我們想的是否一樣哈？！
1、矩形相關工具介紹。
矩形繪制工具從我們使用fw那一天起就一直都在使用，這個不用多講，和矩形相關的繪制工具在FWMX2004中有所增強：在形狀繪制工具裡面我們可以發現下圖所示的兩個圖形工具：Beveled Rectangle(斜面矩形)和Chamfer Rectangle（內切面矩形）。這兩個工具的使用有些意思，或者說MM公司有些過分的“善解人意”吧！因為換個角度來說這兩個工具其實根本上就一種工具，為什麼這麼說，我們還是親自畫畫吧！
（１）Beveled Rectangle(斜面矩形)
a、首先我們使用Beveled Rectangle(斜面矩形)工具在編輯區進行隨意繪制（大家可以看看配合Shift鍵產生的效果），如下圖所示：
b、可以發現共有5個黃色的菱形調整點，右下角的調整點的功能，我們通過在該點單擊鼠標可以獲知：Resize，很好理解，可以對繪制的形狀進行形狀的再次調整，而且是方向隨意的調整，請看下圖操作演示：
c、在斜面矩形的邊上共有四個調整點，選中任意一個調整點，就可以進行水平方向的縮放調整了：
d、向兩側調整的最大極限是變成矩形。向內部調整的最大極限就是上下方的調整點各自重合，形成如下圖所示效果，叫什麼形狀我也搞不清楚了，呵呵：
e、在選中邊線上四個調整點的任意一個調整點的時候，我們會發現出現黃色的背景提示框：Alt/Opt for individual corners 。具體的作用是什麼，按下鍵盤上的Alt鍵，然後單擊任意一個調整點，看看發生了什麼變化？呵呵，斜面矩形的角的形狀發生了變化，再次單擊，是不是又有變化發生呢？其實，共有3種形狀的變化，這個大家都已經看到了，我就不再用圖例演示了！
f、好，松開我們按下的Alt鍵吧！把鼠標移到邊線上四個調整點的任意一個上面，單擊鼠標，呵呵，又有什麼效果發生了？是不是四個角的形狀同時發生了變化？換個調整點再次單擊鼠標，仍然有變化發生，夠奇妙！具體的幾種形狀我們看下圖所示：
（２）通過上面的介紹，Chamfer Rectangle（內切面矩形）工具看來就不用多講了，因為大家只需要在編輯區繪制一下，然後參照上面的調整方法進行調整，什麼就都清楚了！
（３）說完上面兩個形狀繪制工具，繼續看工具箱的其他和矩形工具相關的形狀繪制工具，發現了Rounded Rectangle（圓角矩形）繪制工具，這個是FWMX就已經有的了，但是繪制後經過調整，發現，原來這個工具也是應該和上面兩個工具合並在一起的，簡直就是同出一轍，不知道大家是不是這樣以為呢？而且圓角矩形工具發生了一個變化，原來在FWMX中可以對圓角的角度大小進行調整，但是在FWMX2004中，卻不見了調整的選項，下圖是FWMX中的圓角大小調整的截圖，紅色矩形框內就是圓角大小的調整選項了。
如此看來，MM公司又有漏洞了麼？看看矩形工具的屬性調整框，我們會發現，和FWMX一樣，圓角數值調整框依然存在，如下圖所示。如此看來，我們需要精確大小的圓角矩形的話，還是使用矩形工具更好一些！
