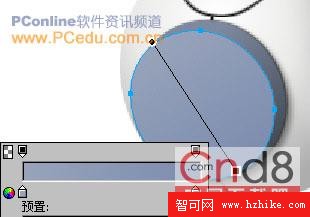

我們接著來畫攝像頭頂部的按鈕。用“鋼筆”工具先勾畫出按鈕的外形路徑後,對這一路徑使用無描邊色的“橢圓形”漸變填充,填充手柄的設置如圖11所示。而“橢圓形”漸變中,左右兩個顏色滑塊的色值分別為:#6A7D9B和#A8B4CC。
圖11

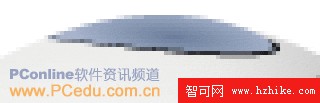

這個按鈕和攝像頭的連接處自然也有一個縫隙。使用我們剛才采用過的方法,在這個按鈕和攝像頭的交接處出繪制制出這條縫隙。如圖12。
圖12
下面我們開始來繪制這個攝像頭前部的鏡頭。用“橢圓形”工具畫一個104*106大小的橢圓,然後把它移到攝像頭的合適位置。接著在“屬性”面板裡對該橢圓進行無描色的實心填充,填充色為:#2E2E2E。在“邊緣”選項中選擇“羽化”,設置羽化數值為1。最後在“屬性”面板的右側為其添加一個“投影”特效,設置其投影色為:#555555。其它設置參數如圖13所示。
圖13
用“橢圓形”工具再繪制一個103*106大小的橢圓對象。將它移到黑色橢圓的正中位置,然後在“屬性”面板裡對這個橢圓對象使用無描邊色的“線性”漸變填充,填充手柄的設置如圖14所示。“線性”漸變中左右兩個顏色滑塊的數值分別為:#7E89A0和#434B56。
圖14
再畫一個97*99大小的橢圓,經適當調整後,同樣采用無描邊色的“線性”漸變進行填充,左右兩個顏色滑塊的數值分別為:#98A3BA和#7C8DAF。如圖15。
圖15

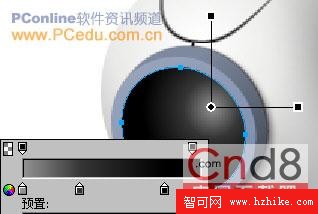

把這個橢圓再復制一份,然後用“縮放”工具將復制的橢圓縮小至83*85大小。接著在“屬性”面板中對該橢圓采用無描邊色的“橢圓形”漸變填充。填充手柄的設置如圖16所示。其中三個顏色漸變滑塊的色值從左至右依次為:#919191、#353535、#000000。
圖16
