　　本文中我們用Fireworks來繪制一個金屬鎖的精致圖標，大家看看是不是很逼真呢？

　　先上效果圖：

　　

　　開始了，先把基本形狀畫出來

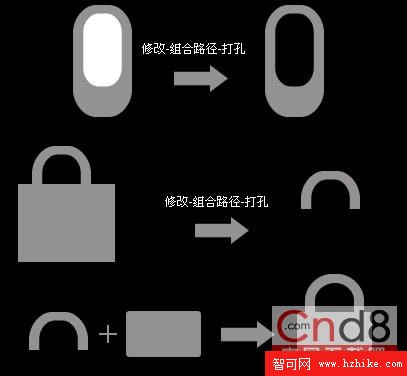

　　1.畫一個圓角矩形，調節節點使弧度合適，克隆它，縮放合適的比例 ，移動，修改-組合路徑-打孔，然後繼續用矩形打孔掉下面的多余部分。再畫個圓角矩形，調整節點，作為鎖身。

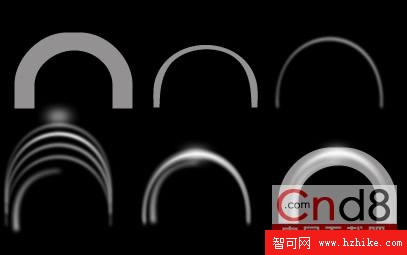

　　2.鎖頭高光的制作：下面的圖示是放大2倍的效果，對鎖頭，修改-改變路徑-伸縮路徑，(內部，寬度：8，角度：第二個，尖角：1)，然後調節節點至最右邊的形狀。羽化，降低不透明度。

　　克隆幾個剛得到的這個圖形，做條狀漸變，調節節點使左右兩邊的不透明度，然後繪制左側的高光形狀，調整好他們的位置，然後把高光部分放到鎖頭上，得到右邊的鎖頭。

　　

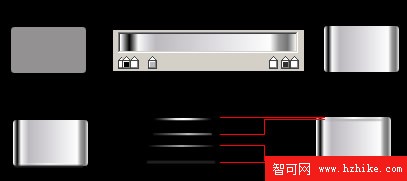

　　3.鎖身：對矩形線性漸變，如圖。為了描述鎖身上線的光感，故在其上下加了高光和陰影(細看源文件)

　　

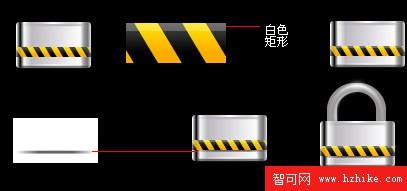

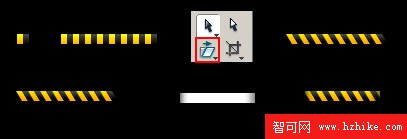

　4.黑黃交織的條紋：畫出黃色和黑色的矩形，組合，然後克隆多個。。再組合剛畫的所有小矩形，選擇傾斜工具得右圖的黑黃條紋矩形，繪制一個矩形，漸變使得兩側的不透明度降低，把矩形放到剛傾斜得到的黑黃條紋矩形上，選擇他們，組合為蒙板。

　　

　　5.條紋的高光及陰影：如圖，把黑黃條紋放在鎖身的合適位置上，在黑黃條紋上畫一等寬高度為2的矩形，不透明為23.再畫一高度為2的矩形，羽化，線性漸變是兩邊的不透明度降低，方在黑黃條紋層下面。

　　把鎖頭和鎖身放在一起得最終效果。

　　

　　源文件：
